滚珠丝杆是什么？

滚珠丝杆是什么？

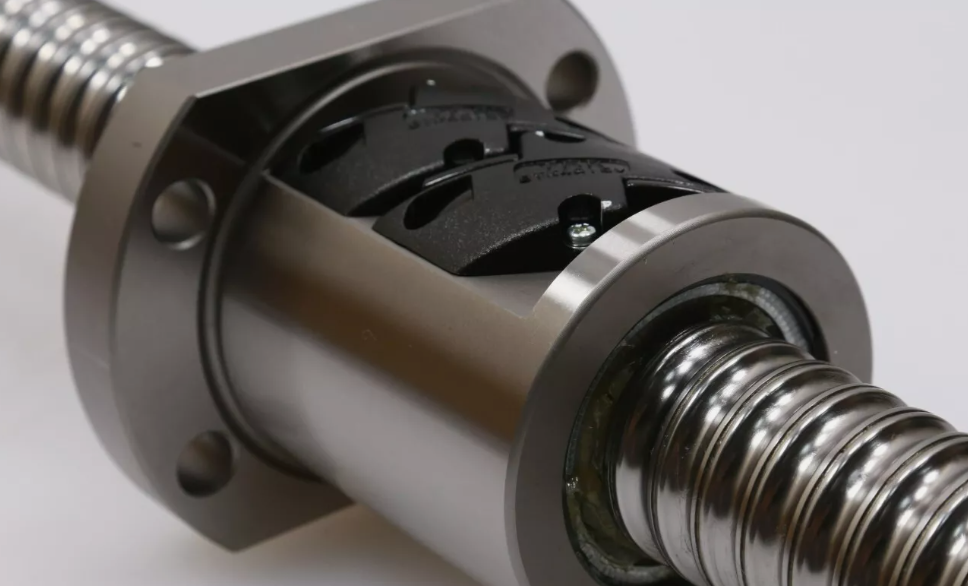

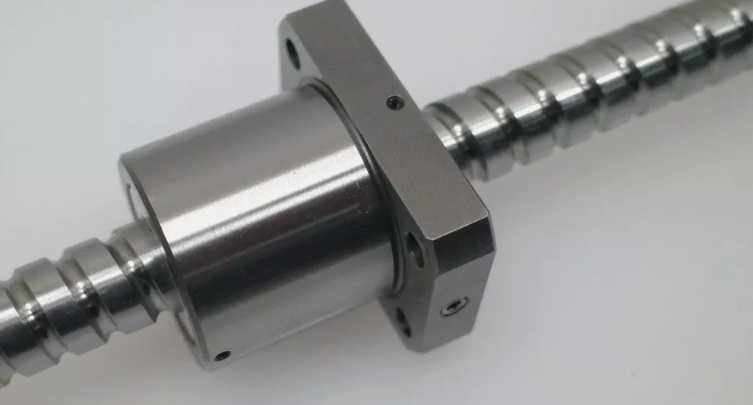

滚珠丝杆是一种将旋转运动转换为直线运动的高效精密传动装置，核心特点是利用滚珠的滚动摩擦代替传统丝杆的滑动摩擦，大幅减少磨损和能量损耗。

滚珠丝杆的核心组成：

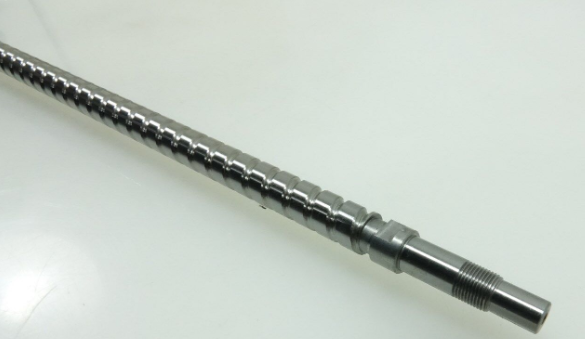

1. 螺杆（Screw Shaft）

   • 表面有精密螺旋槽，滚珠在其轨道内滚动。材质：高碳铬钢（如SUJ2），表面硬化处理。

   •

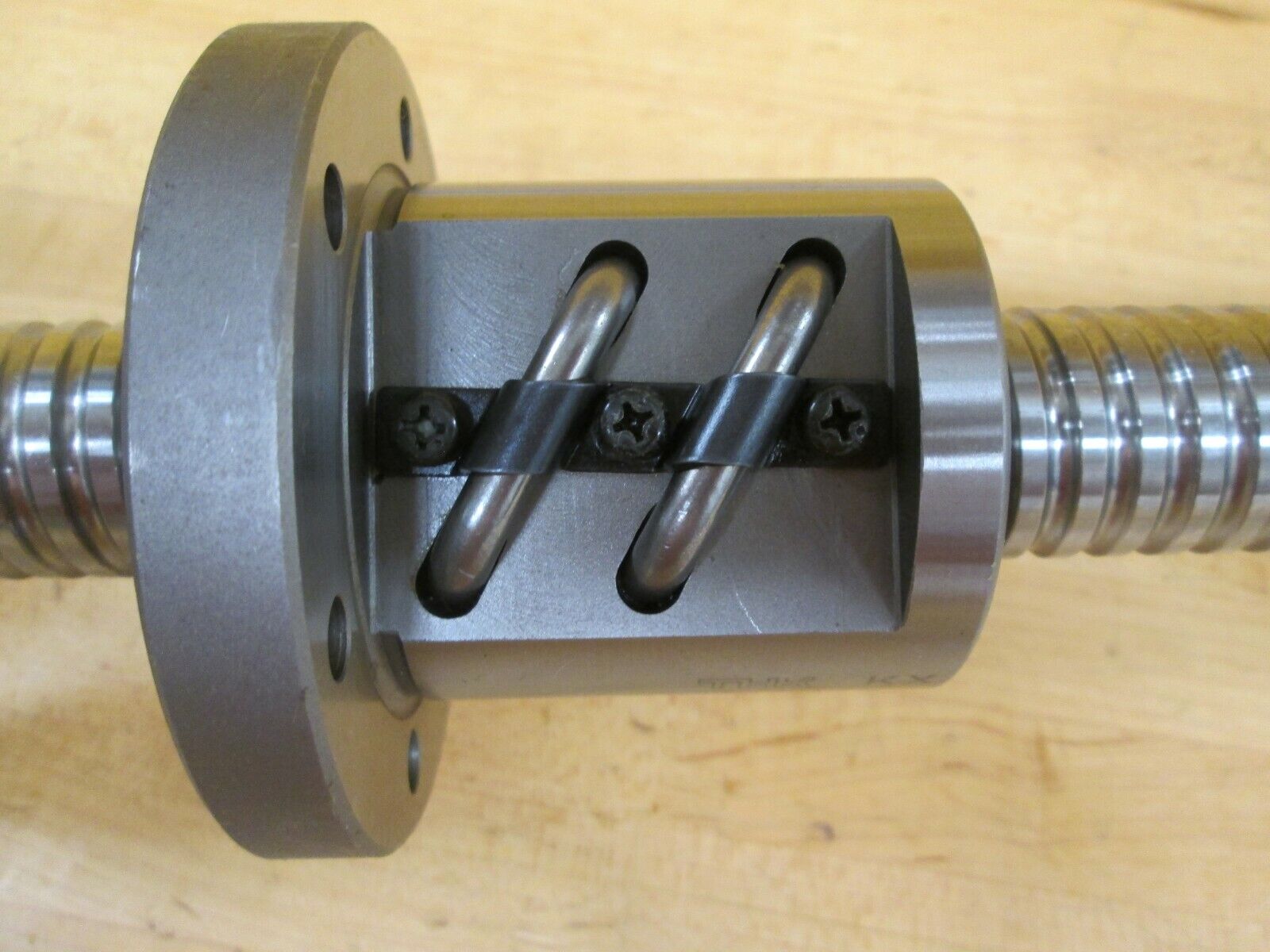

2. 螺母（Nut）

   • 内部有与螺杆匹配的螺旋槽，内置滚珠循环通道。

   •

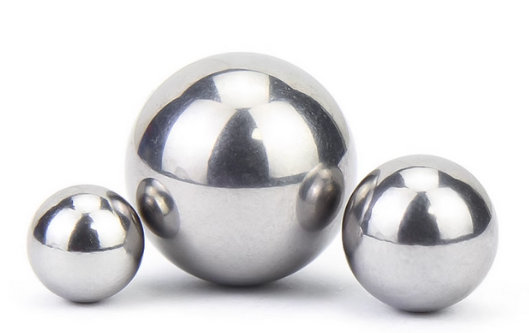

3. 滚珠（Balls）

   高精度钢球，负责传递力和减少摩擦。

   •

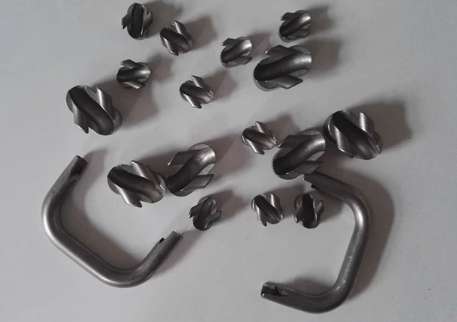

4. 循环器（Ball Return System）

   • 让滚珠在螺母内循环流动，避免卡死。

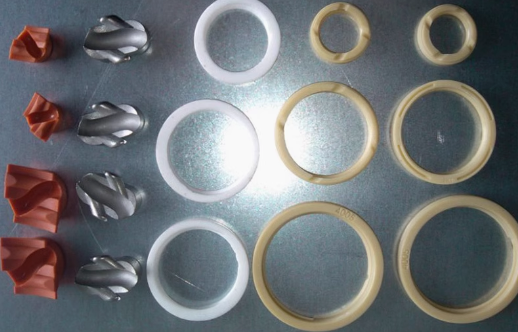

5. 密封圈（Seal）

   • 防止灰尘进入，保护滚珠轨道。

   •

滚珠丝杆与传统丝杆的对比：

三、滚珠丝杆工作原理

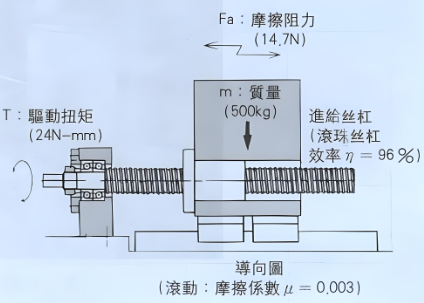

1. 旋转→直线运动：
   当螺杆旋转时，滚珠在螺杆和螺母的螺旋槽之间滚动，推动螺母沿螺杆轴向移动。

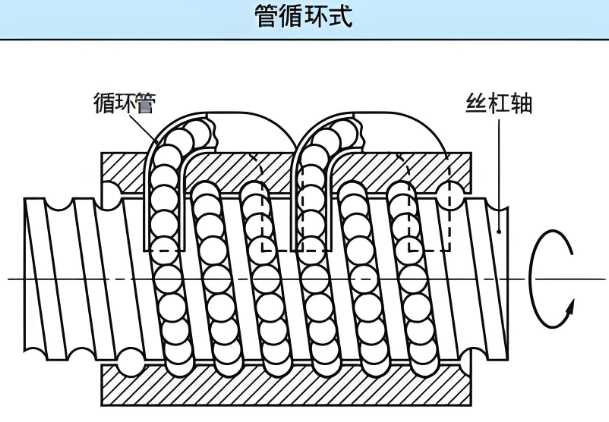

2. 滚珠循环：
   滚珠通过循环器从螺母一端回到另一端，形成闭合回路，实现连续运动。

3. 预压设计：
   通过调整滚珠间隙，消除反向间隙（Backlash），提高定位精度。

滚珠丝杆应用场景

1. 数控机床（CNC）：高精度定位刀具移动。

2.

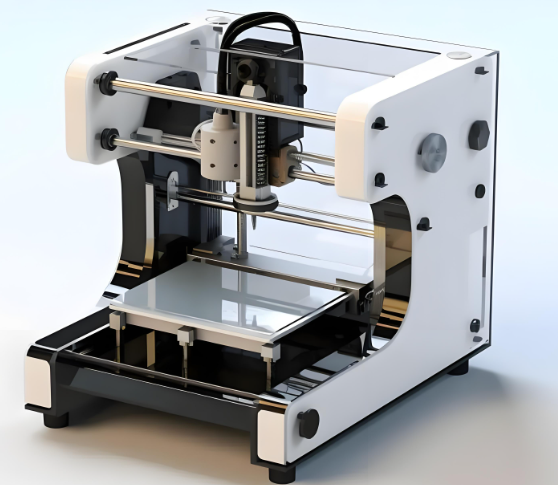

3. 3D打印机：控制打印头直线运动。

4.

5. 工业机器人：机械臂关节的精密传动。

6.

7. 航空航天：飞机舵面控制、卫星天线调节等。
