滚珠丝杆用什么轴承？

你是不是也曾经觉得，滚珠丝杆的性能，全靠丝杆自己“单打独斗”？那可就错啦！真正决定系统表现上限的，其实是它和支撑轴承这对“黄金搭档”组成的运动系统。选错轴承，就像给跑车装上自行车轮胎，系统刚性、精度和速度全都会“掉链子”。作为一名在精密传动领域摸爬滚打多年的工程师，我太清楚了：轴承和轴承座选对了，丝杆才能从一个“普通零件”升级成“高性能系统”！

今天，咱们就一起把固定端和支撑端的轴承选型那点事儿，掰开揉碎讲清楚，让你下次选型时，心里有谱，手头不慌。

一、先搞懂分工：固定端和支撑端到底有啥不同？

选轴承之前，咱们得先明白丝杆系统两端的“岗位职责”是啥。

1.固定端轴承：系统的“定海神针”
核心任务：牢牢锁住！ 它得同时扛住轴向和径向两个方向的力，把丝杆的轴向位置死死固定住，确保定位精准无误。可以说，它是整个系统里最核心、最不能凑合的轴承。
工作地点：一般守在驱动端（也就是电机那头）。

2.支撑端轴承：灵活的“后勤部长”
核心任务：柔性支撑！ 主要管好径向受力，同时还得留出余地，让丝杆因为温度升高时能自由地“热胀冷缩”，防止系统因为热应力而卡死或者弯掉。
工作地点：在非驱动端待着。

二、重点突破：固定端轴承怎么选？
固定端要承受双向的轴向力和径向力，所以必须请出能打“组合拳”的轴承。

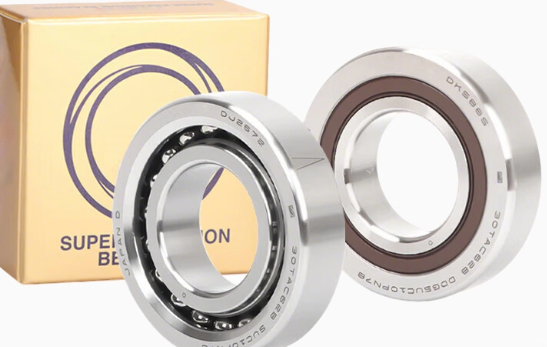

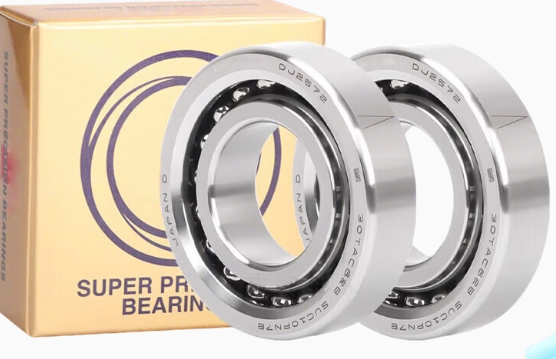

1. 角接触球轴承——当之无愧的“王牌选手”
这是高精度、高刚性应用场景下的不二之选。它一般喜欢“组队出战”，通过成对安装来实现最佳的刚性平衡和双向承载能力。

背对背配对
特点：两个轴承的宽端面相对安装（代号DB）。
优势：能提供最强的力矩刚性，丝杆无论是拉伸还是压缩，它都能稳稳撑住，抵抗倾覆力矩的能力一流。
应用：可以说是机床进给系统和高刚性应用中的“标配”，强烈推荐！

面对面配对
特点：两个轴承的窄端面相对安装（代号DF）。
优势：对轴承座的加工精度要求没那么苛刻，自我调心能力更好一点。
应用：适合那些对自家轴承座加工精度心里没底，或者需要一点调心空间的场合。

串联配对
特点：两个轴承朝着同一个方向安装（代号DT）。
优势：专门对付单向超级大的轴向载荷，让两个轴承兄弟一起扛。
应用：特定的重载单向驱动场景，普通机床里不太常见。

这里有个偷懒小妙招：直接买轴承厂家已经配好对的成套角接触轴承组。人家出厂前就帮你调好了预紧力，还做好了标记，你拿过来直接装就行，性能有保证，安装省大事！

2. 双向推力角接触球轴承——集大成者的“方便面”
特点：把背对背配对的两个角接触球轴承的功能，塞进了一个单元里，结构紧凑，安装起来更方便。
优势：省空间，还不用你自己费劲配对调整，开袋即食的感觉。
应用：在中高精度、空间比较紧张的场合特别受欢迎。

3. 圆锥滚子轴承——力量型的“重装坦克”
特点：能承受巨大的轴向力和径向力，刚性超高，皮实耐造。
劣势：极限转速偏低，摩擦和发热比角接触球轴承要大。
应用：专治各种低速、重载的不服，比如大型龙门机床、重工业设备里的“力气活”。

三、智慧简化：支撑端轴承怎么选？
支撑端的任务相对轻松，所以选择也更简单直接。

1.深沟球轴承——经济实用的“万金油”
最省钱、最常用的选择。它的内部结构允许轴在里面有一定的轴向窜动，正好用来补偿热膨胀。关键一点：安装时要确保它在轴承座里是轴向不锁死的。

2.滑动轴承（衬套）——极致省钱的“备选方案”
成本非常低，适用于那些速度慢、负载轻、对精度要求不高的场景。

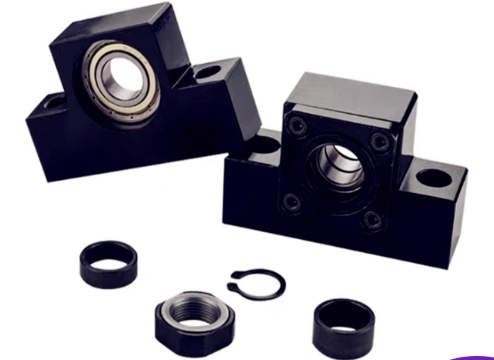

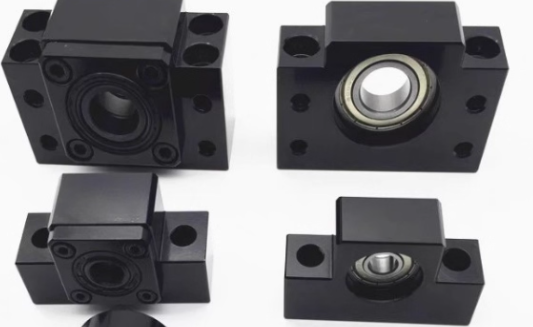

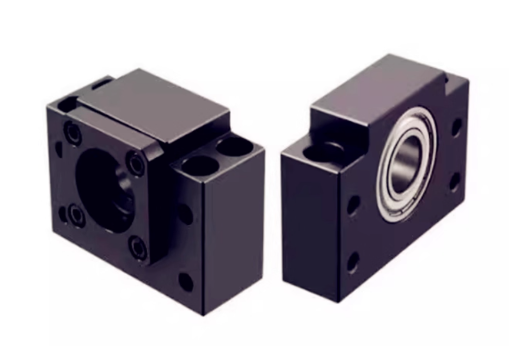

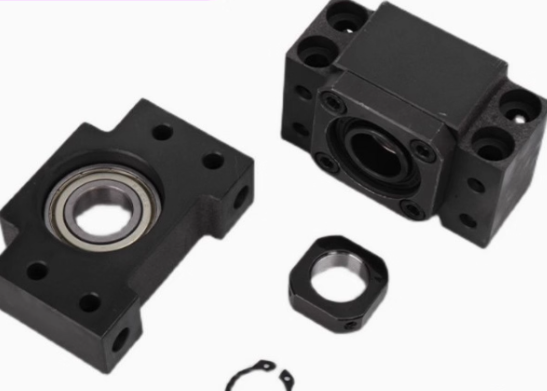

四、搭配好房子：轴承座选型也不能马虎
轴承座可不是个简单的“房子”，它是保证轴承性能完美发挥的“地基”。

1. 固定端轴承座
核心要求：必须提供精确的轴向和径向定位，确保轴承外圈被牢牢地双向压紧，不能松动。
结构特征：通常带个端盖，用螺丝把轴承外圈压紧。内部加工有精确的台阶，用来给轴承做轴向定位。

2. 支撑端轴承座
核心要求：提供可靠的径向支撑，同时得允许轴承外圈能轴向浮动，给热膨胀留出空间。
结构特征：通常里面就是个光孔，没有轴向定位台阶，或者用弹性挡圈之类提供一点点约束，但绝不锁死。

选型良心建议：
优先考虑丝杠厂家原配或者推荐的轴承座。为啥？因为它们是专门为配套轴承设计的，兼容性和性能都是最优的，能帮你省去很多匹配的烦恼。
轴承座的材质（一般是铸铁或者铸铝）和加工精度（特别是内孔公差和与安装面的垂直度）必须达标，不然再好的轴承也白搭。

五、实战指南：对照你的需求来选型
咱们把常见的工况需求梳理一下，你可以直接对号入座。

如果你的设备追求的是高精度、高刚性、还要跑得快，比如数控机床这类，那么固定端首选成对组配的角接触球轴承，特别是背对背配对的，支撑端用深沟球轴承就行。这套组合能提供顶级的刚性和精度，同时支撑端完美解决热伸长问题。

如果你的活儿是重载、但速度不快，比如重工业设备里的大家伙，那么固定端就该请出圆锥滚子轴承这位力量选手，支撑端依然可以搭配深沟球轴承。它俩组合，承载能力超强，就是速度方面得牺牲一点。

如果你的设备空间紧凑，但对精度也有不低的要求，比如各种自动化模组，那么双向推力角接触球轴承作为固定端就非常合适，支撑端还是深沟球轴承。集成化设计省地方，安装也方便。

如果你的应用是经济型、轻负载的普通传动，那么固定端用个单列角接触球轴承就够用了，支撑端甚至可以考虑更便宜的滑动轴承或衬套。这套方案性价比最高，满足基本功能没问题。

选型头疼？找雷研传动就对了！
技术咨询热线：15802034588
立即拨打，免费获取专属轴承选型方案和3D模型！

总结一下：给滚珠丝杆选轴承，其实是在搭建一个完整的运动系统。固定端是核心，优先考虑成对组配的角接触球轴承（背对背），给它坚实的定位和刚性；支撑端是辅助，用深沟球轴承实现灵活又经济的浮动支撑。别忘了，给它们配上合适的高精度轴承座同样关键。吃透这套组合逻辑，再根据你的设备需求精准匹配，你就能搭建出稳定、可靠、高效的直线运动平台。从方案设计到安装指导，我们随时准备为你提供专业服务！
