滚珠丝杆水平安装方法

在精密传动的世界里，滚珠丝杆的“水平安装”听起来像是基本功，对吧？但就是这么个基础活，却成了无数设备的“性能杀手”！我见过太多惨痛案例了：花大价钱买的顶级精度丝杆，就因为安装时那微米级（对，就是一根头发丝的几十分之一！）的偏差，上机后就咔咔异响、磨损加倍，性能直接掉线。这感觉，就像给法拉利加错了机油，真心疼啊！

不管您是产线上经验丰富的装配大拿，还是伏案设计的设计师，今天这篇“避坑指南”，都将带您系统性地掌握水平安装的核心秘诀。我们的核心理念就一句话：安装的终极目标，不是用扳手“蛮力锁紧”，而是让丝杆像在自家沙发上一样，处于最放松、最自然的“零应力”状态下去奔跑！

一、水平安装，到底在装个啥？
水平安装的核心，就围绕两个“度”：丝杆轴线的“直线度”，和两头轴承座孔的“同轴度”。这可不是拿个普通水平尺比划一下就行，它是一个通过精密调整，把整个传动系统内部应力全都“捋顺”的艺术过程。您想想，设备空跑时那烦人的周期性“嗡嗡”声，或者一到某个点就感觉“卡一下”，十有八九，就是安装时埋下的根儿。

二、手把手教学：标准水平安装流程“四步走”
接下来，咱们玩个“大家来找茬”的游戏，不过咱们是“反向操作”咱们要把“茬儿”全都消灭掉！

第一步：打好“地基”验收安装面是关键
俗话说，地基不正，上层必歪。在把螺丝拧紧之前，咱得先当好“验房师”。
安装面的“平整度”：承载轴承座和螺母座的那个面，不能是“波浪形”的。它的平整度误差必须死死压在每100毫米不超过0.01毫米的红线内。这事儿，得请出精密水平仪或者激光扫平仪这位“裁判”。

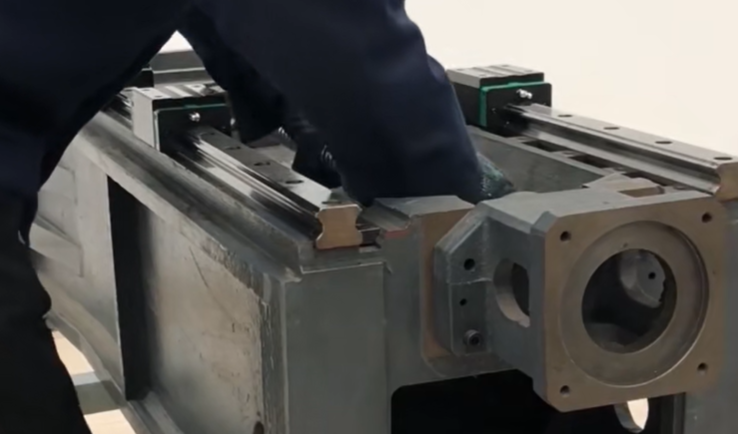

安装面跟导轨的“平行度”：这是保证丝杆和导轨这对好兄弟能步调一致的生命线。全程的平行度误差最好控制在0.01到0.02毫米之间。测量秘诀是：用百分表吸在导轨上，拖着表头在整个安装基面上走一圈，读数稳稳的才行。

第二步：核心调校“表针跳舞”的微米级艺术
这是最见功力的环节，咱们得上“神器”千分表。
粗调同轴度：先别急着上丝杆。用一根特制的“心棒”或者“假轴”，试着穿过电机端和固定端的两个轴承座孔。理想状态是，这根棒子能像德芙一样纵享丝滑地转动。要是卡住了？别犹豫，轻轻调整轴承座的位置，直到它“通关”为止。

精调直线度（上表！）：

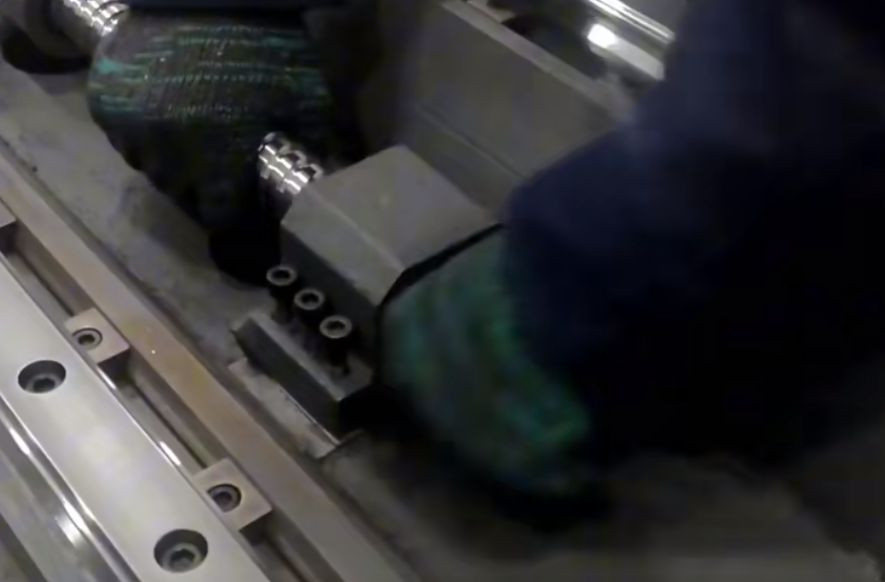

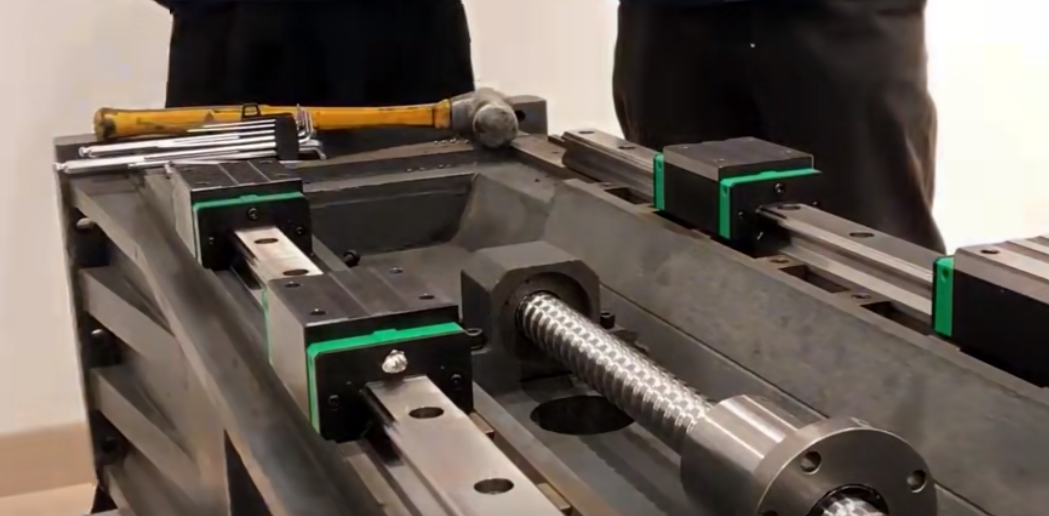

1.现在，请出我们的主角丝杆（先别装螺母），轻轻放进轴承座，用端盖稍微固定，记住：螺丝要均匀受力，不能一边紧一边松。
2.在轴承座旁边和行程中间，用磁力表座架上千分表，表针分别顶在丝杆顶部（调水平）和侧面（调直线）最光滑的那段轴上。
3.用手轻轻转动丝杆，眼睛死死盯住千分表的指针。它的跳动范围就是我们的“成绩单”。比如，常见的C5/C7级丝杆，跳动通常不能超过0.01到0.02毫米；而P5/P3级这种“学霸”，要求更变态，得在0.005毫米以内。
4.看到指针跳得欢？别慌！通过轻轻敲击轴承座，或者垫入比纸还薄的紫铜垫片来微调位置，直到丝杆转一圈，表针就像被点了穴一样，基本不动了。

第三步：连接螺母记住要“先恋爱，后结婚”

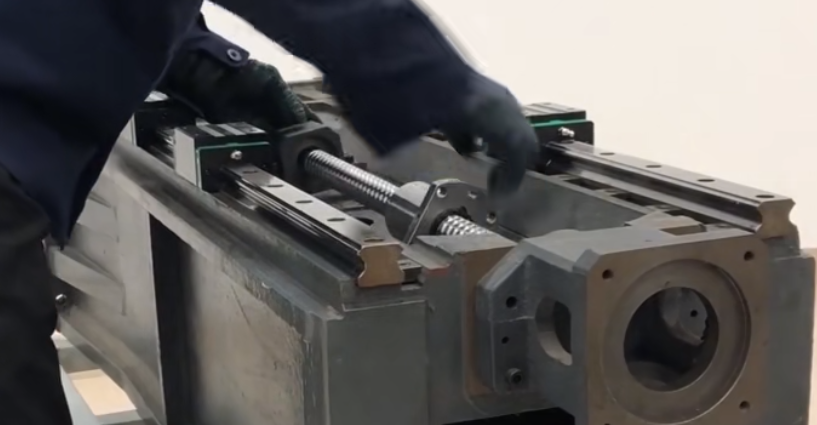

“浮动连接”大法：现在可以把螺母法兰和工作台连接了。但千万千万别一上来就使吃奶的劲锁死！正确姿势是：把所有螺丝都轻轻带上力，让螺母还有一点点“自由恋爱”的空间。然后，让工作台在导轨上全行程来回跑几趟，让螺母自己找到最舒服的位置。最后，再按照对角顺序，均匀地把所有螺丝“明媒正娶”地拧紧。

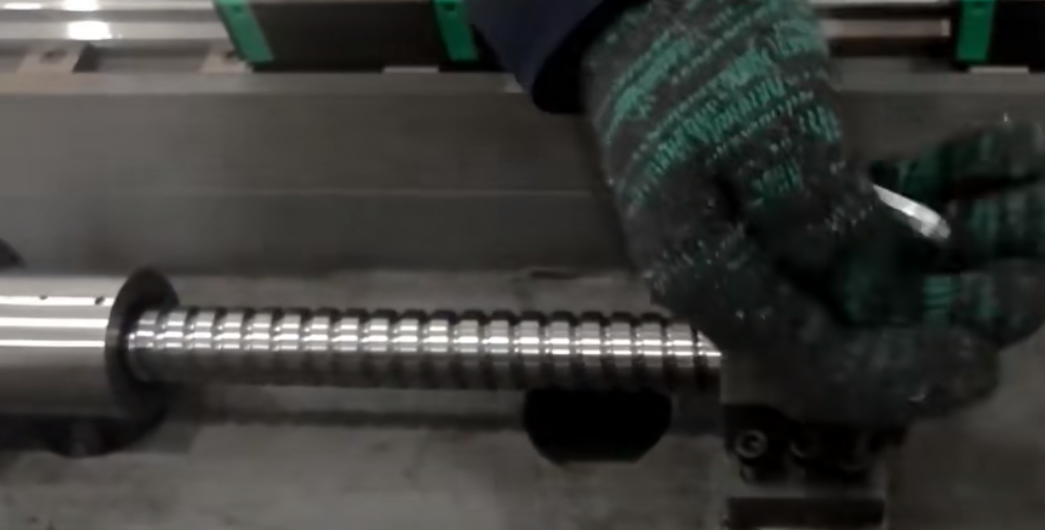

终极手感测试：安装完后，拆掉同步带或联轴器，用手去转丝杆。那种感觉必须是从头到尾丝滑均匀，没有任何一顿一顿的阻滞感。但凡有一丁点卡顿，都说明内部还有“内应力”在较劲，得返工！

第四步：实战心法垫片不是“万能创可贴”
处理过太多故障，最常见的就是：安装面有点高度差，师傅图省事，哐哐塞进去好几片普通铁垫片。这会导致刚性不足和振动，完全是埋雷！我的黄金法则是：优先考虑机加工，把基面修平；如果非用垫片不可，务必使用高精度的不锈钢或紫铜薄垫片，而且最多不能超过两片！

三、安装面公差：您的“行车安全线”
刚才提到了很多数字，咱们再集中梳理一下这些核心的“安全红线”：
安装基面平面度：要求是每100毫米不超过0.01毫米。如果超了，轴承座就会被拧着身子，里面的预紧轴承很快就得“罢工”。
安装基面对导轨平行度：全程要在0.01到0.02毫米以内。超差了，丝杆和导轨就会别着劲运行，俗称“运行憋劲”，磨损能不快吗？
两端轴承座孔同轴度：最好控制在直径0.01毫米的圆柱内。超差了，丝杆就等于一直弯着腰干活，径向力巨大，异响和磨损立马找上门。
丝杆自身径向跳动：根据精度等级，在0.005到0.02毫米之间。这个直接决定了您设备跑起来稳不稳，定位准不准。

四、遇到难题？别犹豫，找专家！
如果您在安装过程中遇到了搞不定的“疑难杂症”，或者想确保万无一失，欢迎随时来电交流。您可以拨打15802034588，联系我们资深的技术团队。现在咨询，您还可以免费获取我们精心整理的《高精度滚珠丝杆安装标准化作业指导书》电子版，我们也能提供专业的现场安装调试支援服务，为您排忧解难。

总结一下：滚珠丝杆的水平安装，真是一门手上功夫。它要求您把“同轴度”、“直线度”这些抽象的词，变成千分表上实实在在的指针摆动，然后用系统性的工艺和丰富的经验，把这微米级的偏差“锁死”在标准之内。

希望这份超详细的“安装地图”，能陪着您绕过所有坑，让您手上的每一根丝杆，都能物尽其用，发挥出百分之百的强悍性能！
