内循环滚珠丝杆

内循环滚珠丝杆是滚珠丝杠副的一种核心结构形式，通过滚珠在螺母与丝杠之间的封闭循环通道内滚动，实现旋转运动与直线运动的高效转换。以下从技术原理、结构特性、应用场景及行业趋势四个维度进行专业解析：

一、技术原理与核心结构

1. 工作原理
   内循环结构通过反向器（又称回珠器）实现滚珠的闭环循环。滚珠沿丝杠螺纹滚道滚动一周后，经反向器翻越丝杠牙顶，重新进入初始滚道，形成单圈循环。典型结构为2-4列滚珠并行排列，反向器沿螺母圆周均匀分布，确保结构紧凑性。

2. 内循环滚珠丝杆关键设计要素

   • 反向器类型：包括固定式与浮动式，按形状分为扁圆形和圆形，直接影响滚珠流动路径的平滑性。
   • 滚道参数：公称直径、螺纹牙形、接触角及牙顶圆角需高精度加工，误差需控制在微米级以保证传动精度。
   • 预紧机制：通过施加轴向预压力消除间隙，提升刚性（可达负间隙），满足高精度定位需求。

内循环滚珠丝杠（Internal Recirculating Ball Screw）是滚珠丝杠的一种常见类型，其特点是滚珠在螺母内部的循环通道中完成闭合循环，无需外接回流管。通过滚珠在螺母与丝杠之间的封闭循环通道内滚动，实现旋转运动与直线运动的高效转换。这种结构紧凑、刚性好，广泛应用于精密机械和空间受限的设备中。以下是其工作原理、特点、拆装注意事项及维护要点：

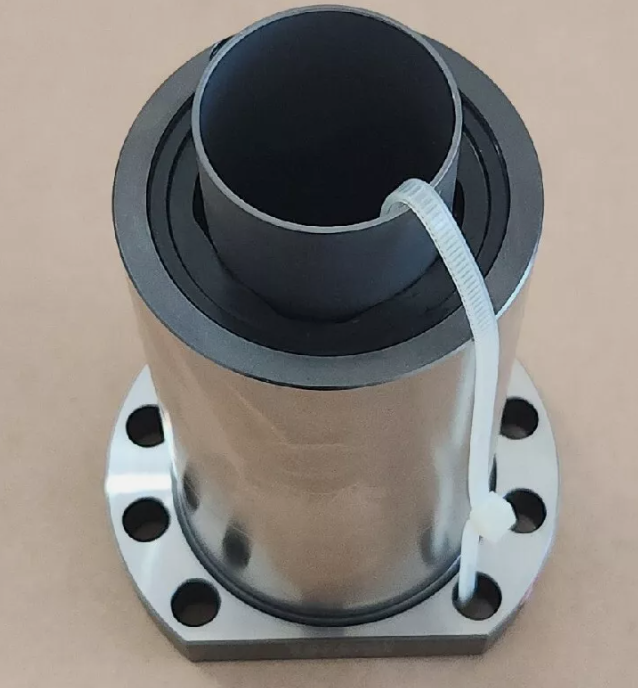

一、内循环滚珠丝杠的结构特点

1. 核心结构

   • 螺母内部循环通道：滚珠在螺母内部通过反向器（Deflector）或端盖式结构改变运动方向，形成闭合循环路径。

   • 反向器设计：常见有端盖式（Cap Type）和插管式（Tube Type）两种，内循环通常采用端盖式反向器，滚珠通过反向器的斜面导向完成换向。

   • 滚珠列数：单列或多列滚珠排列，多列设计可提高承载能力和刚性（如双列或三列）。

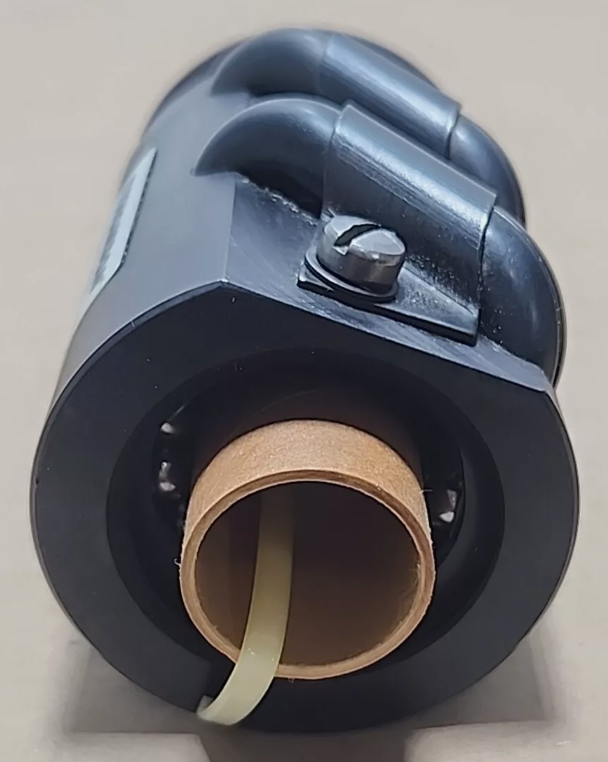

2. 与外循环的对比

   • 优点：结构紧凑、防尘性能好（无外露回流管）、运动噪音低、适合高速和高频往复运动。

   • 缺点：循环路径短，滚珠易磨损；反向器加工精度要求高，制造成本较高。

二、内循环滚珠丝杠的拆装注意事项

1. 拆卸重点

• 反向器保护：拆卸螺母时，避免用力敲击反向器，防止其变形或断裂（反向器通常为薄壁精密零件）。

• 滚珠防丢失：内循环滚珠易从反向器开口处脱落，拆卸前用润滑脂或胶带临时固定滚珠。

• 标记滚珠顺序：若需取出滚珠，按原顺序记录数量和排列方向，不可混用（滚珠尺寸偏差需≤0.001mm）。

2. 安装关键步骤

• 反向器复位：确保反向器与滚珠轨道对齐，安装后手动旋转螺母，检查是否卡顿。

• 滚珠填充技巧：

  • 用润滑脂粘附滚珠，逐个填入轨道，避免遗漏。

  • 多列滚珠需按原列顺序填充，不可交叉（例如双列需同步对称填充）。

• 预紧力调整：

  • 内循环螺母通常通过垫片或螺纹预紧，需按厂商参数调整，过紧会导致温升过高，过松则产生背隙。

三、维护与故障处理

1. 日常维护

   • 润滑：使用低黏度锂基脂或合成油，每3个月补充一次，高温环境需缩短周期。

   • 密封检查：内循环依赖螺母端面的密封圈防尘，定期检查密封圈是否老化或破损。

2. 常见故障及对策

   • 卡顿或异响：

     • 可能原因：滚珠磨损、反向器错位、润滑不足。

     • 处理：拆解清洗后检查滚珠和轨道，更换损坏部件。

   • 轴向间隙增大：

     • 可能原因：滚珠磨损或预紧失效。

     • 处理：重新调整预紧垫片或更换滚珠组。

3. 精度检测

   • 背隙测量：用千分表固定螺母，轴向推拉丝杠，间隙应≤0.05mm（高精度场合需≤0.01mm）。

   • 行程误差：用激光干涉仪检测丝杠全程定位精度，误差超差需校准或更换。

四、选型与应用建议

1. 适用场景

   • 短行程、高速度（如数控机床进给轴、半导体设备）。

   • 空间紧凑、需防尘防护的设备（如医疗机械、机器人关节）。

2. 选型要点

   • 精度等级：C3~C5级为常用等级，C7级适用于一般传动。

   • 导程与直径匹配：高速场景选大导程，高负载选大直径（如直径32mm，导程10mm）。

   • 品牌选择：THK、NSK、上银（HIWIN）等品牌可靠性较高，反向器寿命更长。

五、设计改进趋势

• 一体化反向器：采用粉末冶金或3D打印工艺，减少装配误差。

• 陶瓷滚珠：提升耐磨性，降低温升（适用于高速场景）。

• 智能监测：集成温度/振动传感器，实现预维护报警。

总结

内循环滚珠丝杠凭借其紧凑性和可靠性，在精密机械中占据重要地位，但其拆装和维护需格外注意反向器和滚珠的精细管理。操作时务必遵循“清洁、对位、轻缓”原则，长期使用中需定期监测背隙和润滑状态，以保障寿命和精度。
