滚珠丝杆螺母的滚珠安装方法

滚珠丝杆螺母的滚珠安装是一个需要精细操作的过程，稍有不慎可能导致滚珠脱落、循环不畅或损坏滚道。以下是详细的安装步骤及注意事项：

一、安装前准备

1. 工具与材料

   • 滚珠（按原规格选配，直径公差±0.001mm）。

   • 高粘度润滑脂（用于临时固定滚珠）。

   • 细针或镊子（非磁性材质，避免滚珠磁化）。

   • 无纺布、无尘手套、高纯度酒精。

2. 清洁与检查

   • 用酒精彻底清洁螺母内部滚道、循环通道及丝杆螺旋槽。

   • 检查滚道是否有划痕、毛刺（若有需用抛光膏修复）。

二、滚珠安装步骤

1. 润滑脂预涂

• 在螺母滚道和循环通道内均匀涂抹润滑脂（厚度约0.1mm），用于临时固定滚珠。

2. 滚珠装入循环通道

• 方法一：单颗滚珠逐颗安装

  1. 用镊子夹取滚珠，沿滚道螺旋方向逐颗放入，确保每颗滚珠接触面贴合滚道。

  2. 每装3~5颗滚珠后，轻轻旋转螺母使其初步排列。

• 方法二：批量滚珠注入

  1. 将滚珠集中放置在干净的容器中，用润滑脂粘成串。

  2. 将滚珠串对准循环通道入口，缓慢推入并旋转螺母，利用丝杆螺旋槽引导滚珠进入。

3. 闭合循环通道

• 对于端盖回流式螺母：

  1. 安装回流管端盖，确保回流管与滚道对齐。

  2. 用专用夹具压紧端盖螺丝（扭矩按手册要求，通常5~10N·m）。

• 对于内部循环式螺母：

  1. 确认内部导槽衔接无错位，手动旋转螺母检查滚珠循环是否连贯。

4. 滚珠数量验证

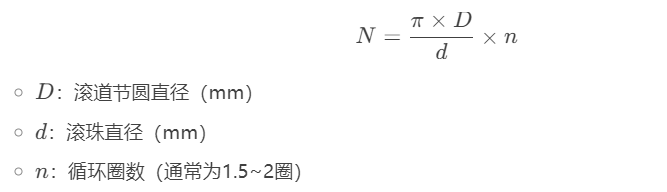

• 理论滚珠数计算公式：

•

• 示例：滚道节圆直径20mm，滚珠直径4mm，循环2圈 → 需约31颗滚珠。

三、安装后测试与调整

1. 手动跑合测试

   • 将螺母套在丝杆上，缓慢旋转丝杆，感受阻力是否均匀（异常卡顿需重新拆装）。

2. 反向间隙检测

   • 用千分表测量螺母反向间隙（正常值≤0.005mm），过大需调整预压。

3. 润滑补充

   • 清除临时润滑脂，注入指定型号润滑脂（填充量占内部空间30%~50%）。

四、注意事项

1. 滚珠方向性

   • 滚珠需按原拆解顺序装入，不可混用不同批次（直径分组间隔0.5μm）。

2. 防尘措施

   • 操作需在无尘环境（如洁净工作台）中进行，避免灰尘进入滚道。

3. 预压调整

   • 双螺母结构需同步调整预压垫片，确保两侧预紧力均衡。

五、常见问题与解决

六、专业级工具推荐

1. 滚珠引导器：定制尼龙导向套，辅助滚珠精准进入循环通道。

2. 预压调整夹具：用于双螺母结构的均力锁紧（如HIWIN专用工具套件）。

3. 滚珠分选仪：激光测量滚珠直径，按0.5μm间隔分组（确保负载均匀）。

总结：滚珠安装的核心是 “精准对位、数量匹配、润滑到位”。对于高精度丝杆（C3级以上），建议返厂维修或使用专业设备，避免手工操作引入误差。安装后务必进行跑合测试，确保运动平稳无异常！
