滚珠丝杠轴承安装方式有哪些？

滚珠丝杠系统的性能表现，不仅取决于丝杠本身，更关键的是轴承安装方式的选择。合理的安装方案能显著提升系统的轴向刚性、运行精度和热稳定性。

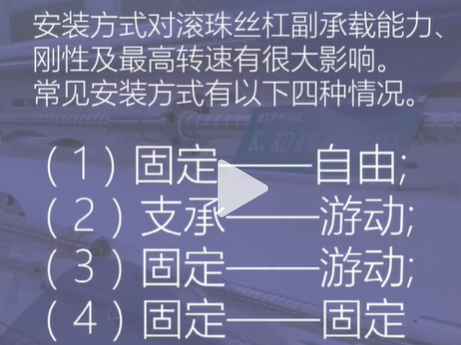

一、三种核心安装方案

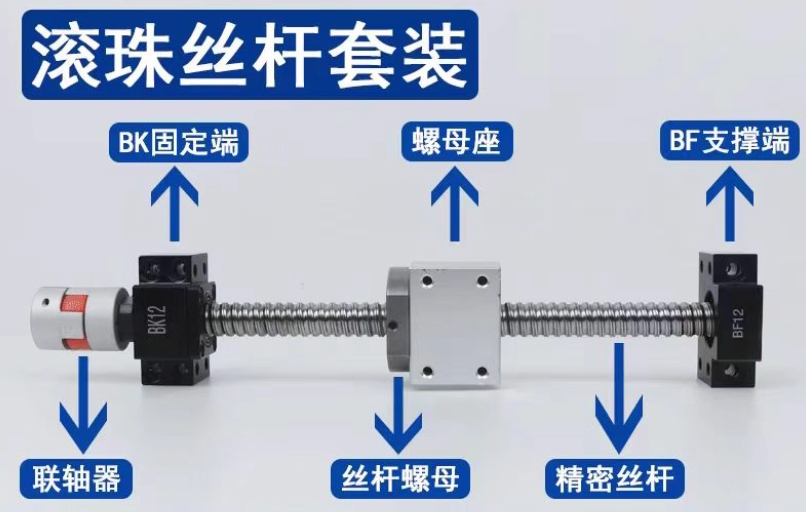

1. 固定-支撑型（最常用配置）
驱动端配置：采用角接触球轴承配对组、轴承外圈双向轴向固定、完全限制轴向移动和径向位移。

非驱动端配置：使用深沟球轴承、轴承外圈可轴向浮动、允许热膨胀位移。

优势特点：有效补偿热变形、适用于中等速度工况、维护相对简便。

典型应用：数控机床、激光加工设备、通用自动化产线。

2. 固定-固定型（高性能配置）
两端配置：均采用角接触球轴承配对组、双向轴向锁定、形成刚性支撑系统。

核心优势：极高的轴向刚性、提升临界转速、精确的轴向定位。

技术要点：
必须精确计算热伸长量、装配时需要施加预拉伸、要求极高的安装同轴度。

适用场景：
高刚性加工中心、重载切削设备、高速高精度场合。

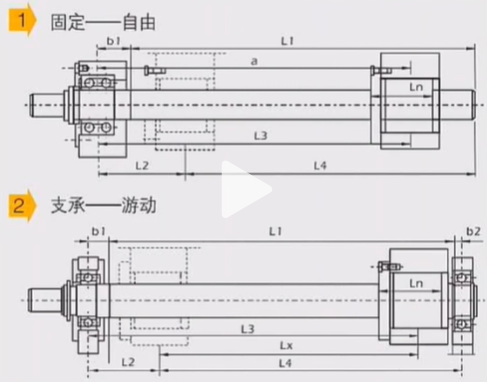

3. 支撑-支撑型（经济型配置）
两端配置：均采用可轴向浮动轴承、仅提供径向支撑。

主要特点：结构简单、成本较低、装配便捷。

性能局限：轴向刚性较差、存在轴向窜动、临界转速较低。

适用情况：短行程传动、低负载工况、精度要求不高的传送机构。

二、角接触轴承配对技术
在固定端安装中，角接触球轴承的配对方式直接影响系统性能：
1. 背对背配对
两个轴承宽端面相对安装、提供最大的力矩刚性、有效抵抗倾覆力矩、机床进给系统首选方案。

2. 面对面配对
两个轴承窄端面相对安装、对同轴度误差容忍度高、调心能力较好。

3. 串联配对
两个轴承同向安装、承受单向巨大轴向载荷、实现载荷分担。

专业提示：建议直接选用制造商预配对轴承组，确保预紧力准确，简化安装流程。

三、安装质量控制要点
1. 清洁度管理
所有部件彻底清洁、工具和工作台无污染、避免杂质进入轴承

2. 专业装配方法
使用专用套筒工具、平稳压力压装到位、禁止直接敲击轴承、配对轴承组整体安装

3. 精度验证标准
轴向窜动 ≤ 0.01mm、径向跳动 ≤ 0.02mm、使用百分表检测

四、选型决策参考

专业技术支持
安装过程中遇到任何问题，欢迎联系：
电话：15802034588
服务：提供安装方案设计与现场指导

重要提示：
固定-固定型安装必须精确计算预拉伸量，建议在专业技术指导下进行。选择合适的安装方案是确保系统长期稳定运行的关键。
