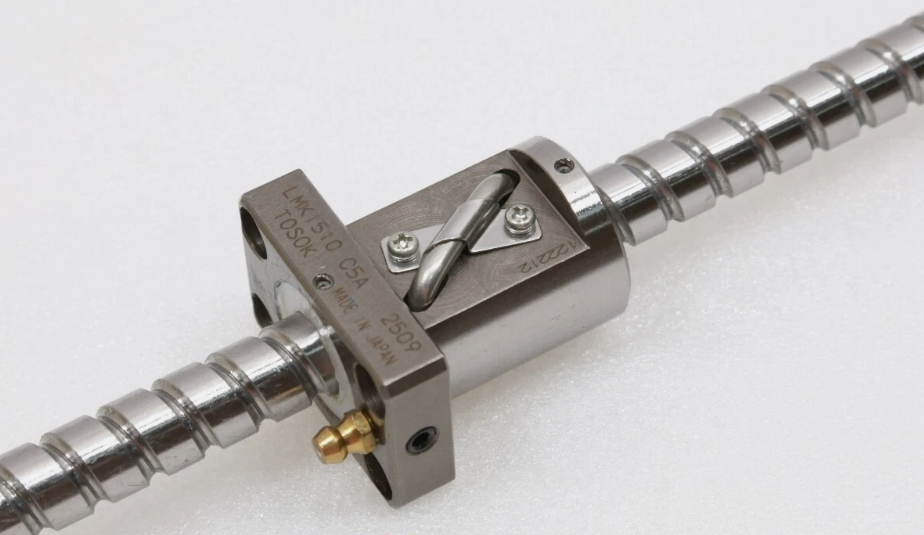

高精度滚珠丝杠指符合ISO 3408标准C3/C5级及以上（导程误差≤±0.01mm/300mm）的滚珠丝杠，部分尖端产品可达C0级（误差≤±0.003mm/300mm）。

• 精度等级对照：

  等级	导程误差（300mm）	适用场景
  C0	≤±0.003mm	光刻机、纳米压印设备
  C1	≤±0.005mm	超精密测量仪器
  C3	≤±0.008mm	五轴加工中心、坐标镗床
  C5	≤±0.01mm	普通数控机床、医疗影像设备

二、实现高精度滚珠丝杆核心技术

1. 精密研磨工艺

   • 采用纳米级金刚石砂轮逐点修整滚道，表面粗糙度Ra≤0.2μm。

   • 螺纹滚道对称度误差控制在±1μm内，降低运行振动。

2. 预紧力优化技术

   • 双螺母预紧：消除反向间隙，轴向刚度提升30%~50%。

   • 变位预压（Offset Preload）：通过螺母相位差调整预紧量，平衡摩擦与刚性（如THK BNK-S系列）。

3. 材料与热处理

   • 基材选用渗碳合金钢（SCM420），表面硬度HRC60~62，芯部保持HRC30韧性。

   • 深冷处理（-196℃液氮）消除残余应力，降低热变形敏感性。

4. 动态补偿技术

   • 集成温度传感器与光栅尺反馈，实时补偿热膨胀误差（如NSK HTF-SE系列）。

三、

高精度滚珠丝杠选型关键参数与流程

核心参数

• 导程误差：优先选择C3级以上，导程建议≤5mm（高精度场景常用1~2mm）。

• 重复定位精度：需≤±1μm（半导体设备要求≤±0.5μm）。

• DN值极限：C3级丝杠DN值可达12万（如直径32mm，转速3750rpm）。

选型流程

1. 计算负载→2. 确定导程→3. 选择精度等级→4. 校核DN值→5. 匹配预紧方式→6. 验证寿命（L10≥20,000小时）→7. 选择润滑方案。

四、典型应用场景与案例

五、主流高精度滚珠丝杆产品对比

六、高精度滚珠丝杠使用与维护要点

1. 安装对中

   • 丝杠与导轨平行度≤0.005mm/m，偏载会加速磨损（建议使用激光校准仪）。

2. 环境控制

   • 恒温车间（20±0.5℃），湿度50%±10%，避免热变形影响精度。

3. 润滑方案

   • 超洁净环境：固体润滑膜（WS₂涂层）或低挥发合成脂（Klüber Isoflex TOPAS NLGI 0）。

   • 高速场景：油雾润滑（ISO VG22润滑油），流量0.5~1L/min。

4. 寿命管理

   • 定期检测振动频谱，预判滚珠磨损（建议每2000小时检测一次）。

高精度滚珠丝杠是精密装备的“运动心脏”，选型需围绕精度、刚度、温控三大核心展开。对于半导体与光学领域，建议选择C0级真空兼容型号（如THK BNK-SC）；医疗与机床行业可优先考虑C3级+动态补偿方案（如NSK HTF-SE）。设计时需同步规划热管理、振动抑制和维保体系，以充分发挥高精度丝杠的性能潜力。
