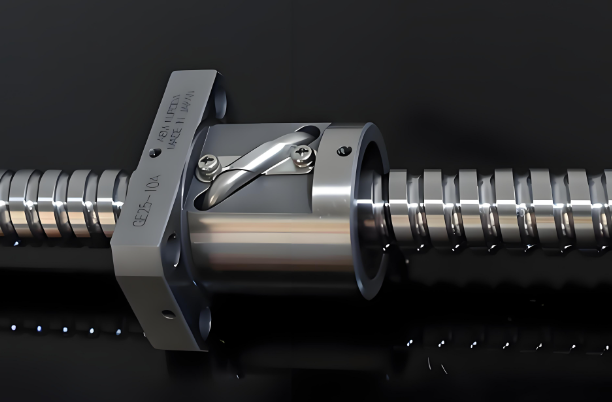

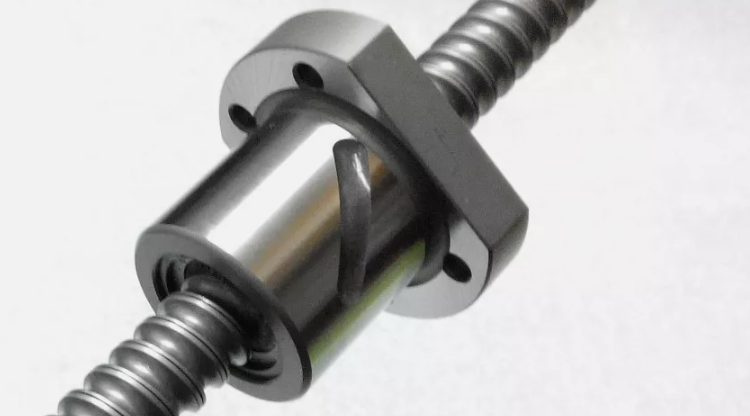

THK滚珠丝杆是日本THK公司研发的高性能传动元件，作为全球直线运动系统领域的领军企业（市场占有率超60%），其产品以高精度、高刚性和长寿命为核心优势，广泛应用于数控机床、自动化设备、半导体制造等高端领域。

THK滚珠丝杆的核心优势在于其高精度、高刚性及长寿命，这得益于其采用的哥德式满槽形状设计，使得轴向间隙极小，转动灵活且耐久性优异。产品系列丰富，包括精密保持架式、满球型、高速型、重载型等多种类型，轴径范围从10mm至63mm，满足不同应用场景的需求。

一、THK滚珠丝杆的核心产品系列

1. 精密研磨滚珠丝杠

   • 型号：BNK、BIF、DIK、BLR等14。

   • 特点：通过高精度磨削工艺制造，表面粗糙度低（Ra≤0.2μm），导程精度可达C0-C3级（±0.003~0.008mm/300mm），适用于超精密设备如光刻机、医疗仪器16。

2. 轧制滚珠丝杠

   • 型号：JPF、BTK、BLK/WTF等15。

   • 特点：采用冷轧工艺，成本低、交货快，导程精度为C7-C10级（±0.05~0.21mm/300mm），适合通用机械和重工业设备25。

3. 球保持器型滚珠丝杠

   • 型号：SBN、SBK、HBN14。

   • 特点：通过滚珠保持器减少摩擦和噪音，实现长期免维护，适用于自动化生产线和低噪音场景14。

4. 滚珠花键复合丝杠

   • 型号：BNS-A、BNS等14。

   • 特点：结合滚珠丝杠和花键功能，可同时传递旋转与直线运动，适用于机械臂和复杂传动系统14。

二、技术优势与创新设计

1. 高精度与刚性

   • 精密研磨丝杠采用预紧技术（双螺母或变位预压），消除反向间隙，轴向刚性提升30%-50%14。

   • BLR型旋转式丝杠采用一体化螺母-轴承结构，轴向刚性更高，适合高速低噪音场景3。

2. 高速与低摩擦

   • 轧制丝杠（如BTK系列）通过优化循环结构，DN值可达10万，支持高速运行5。

   • 球保持器设计减少滚珠间摩擦，降低温升和噪音，延长使用寿命14。

3. 环境适应性

   • 防尘设计（如迷宫式密封圈）提高防尘效果，延长丝杠寿命5。

   • 部分型号支持真空环境（如BNK-SC系列），适用于半导体设备6。

三、典型应用场景

1. 半导体制造：用于光刻机晶圆台定位（C0级精度）6。

2. 精密机床：五轴加工中心主轴进给（C3级精度）14。

3. 医疗设备：手术机器人运动控制（低噪音、高可靠性）36。

4. 工业自动化：AGV小车、机械臂传动（高负载、长寿命）27。

四、选型关键参数与建议

1. 精度等级

   • 超精密场景选C0-C3级，通用机械选C7-C10级15。

2. 负载与速度

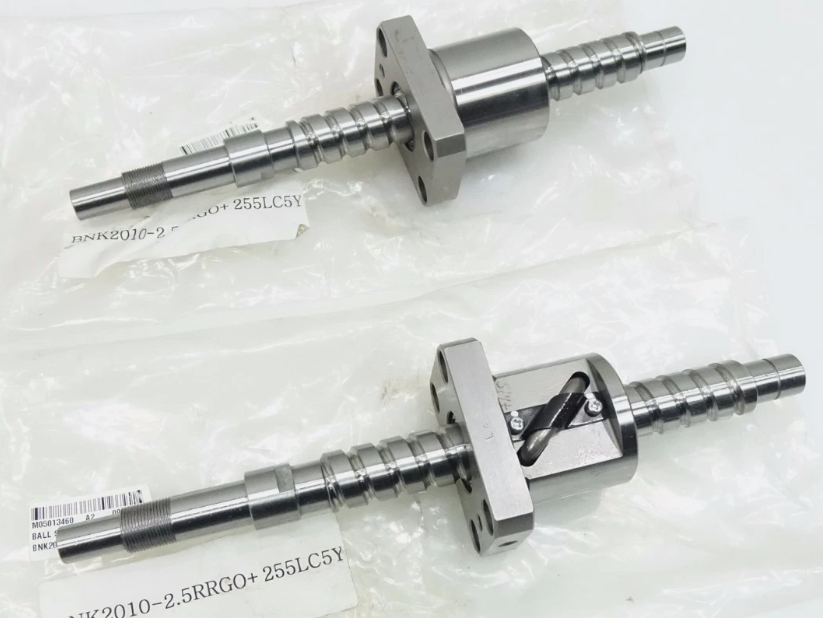

   • 精密丝杠（如BNK系列）额定动载荷可达140kN，轧制丝杠（如BTK系列）适合中等负载35。

   • 高速场景需关注DN值限制（如BLR型支持DN值10万）3。

3. 安装与维护

   • 采用标准化支撑单元（如EK/BK型）简化安装24。

   • 润滑建议：高速场景用油雾润滑（ISO VG22），洁净环境用低挥发润滑脂36。

五、主流型号与供应商

总结

THK滚珠丝杆以其高精度、高刚性、多样化设计成为工业传动的核心组件。选型时需综合精度需求、负载条件、环境适应性等因素，优先选择标准化型号以降低成本。对于超精密或高速场景，推荐BNK或BLR系列；通用场景可选用经济型BTK轧制丝杠。更多技术细节可参考THK官方选型工具或联系授权供应商
